MQTT와 RDBMS 브리지

이 튜토리얼은 외부 MQTT 브로커에서 JSON 데이터를 수신해 다른 브리지 데이터베이스에 저장하는 과정을 다룹니다.

사전 준비

외부 MQTT 브로커로 mosquitto를 사용합니다. 설치가 필요하다면 공식 홈페이지를 참고하십시오.

예시에서는 mosquitto 서버가 127.0.0.1:1883에서 실행 중이라고 가정합니다.

TQL 파일 생성

외부 MQTT 브로커에서 들어오는 메시지를 처리할 TQL 파일을 만듭니다. 현재 스크립트는 메시지 페이로드를 받아 버리는 최소한의 동작만 수행합니다.

새 탭에서 TQL을 선택해 편집기를 열고 다음 내용을 입력합니다.

STRING(payload())
DISCARD()

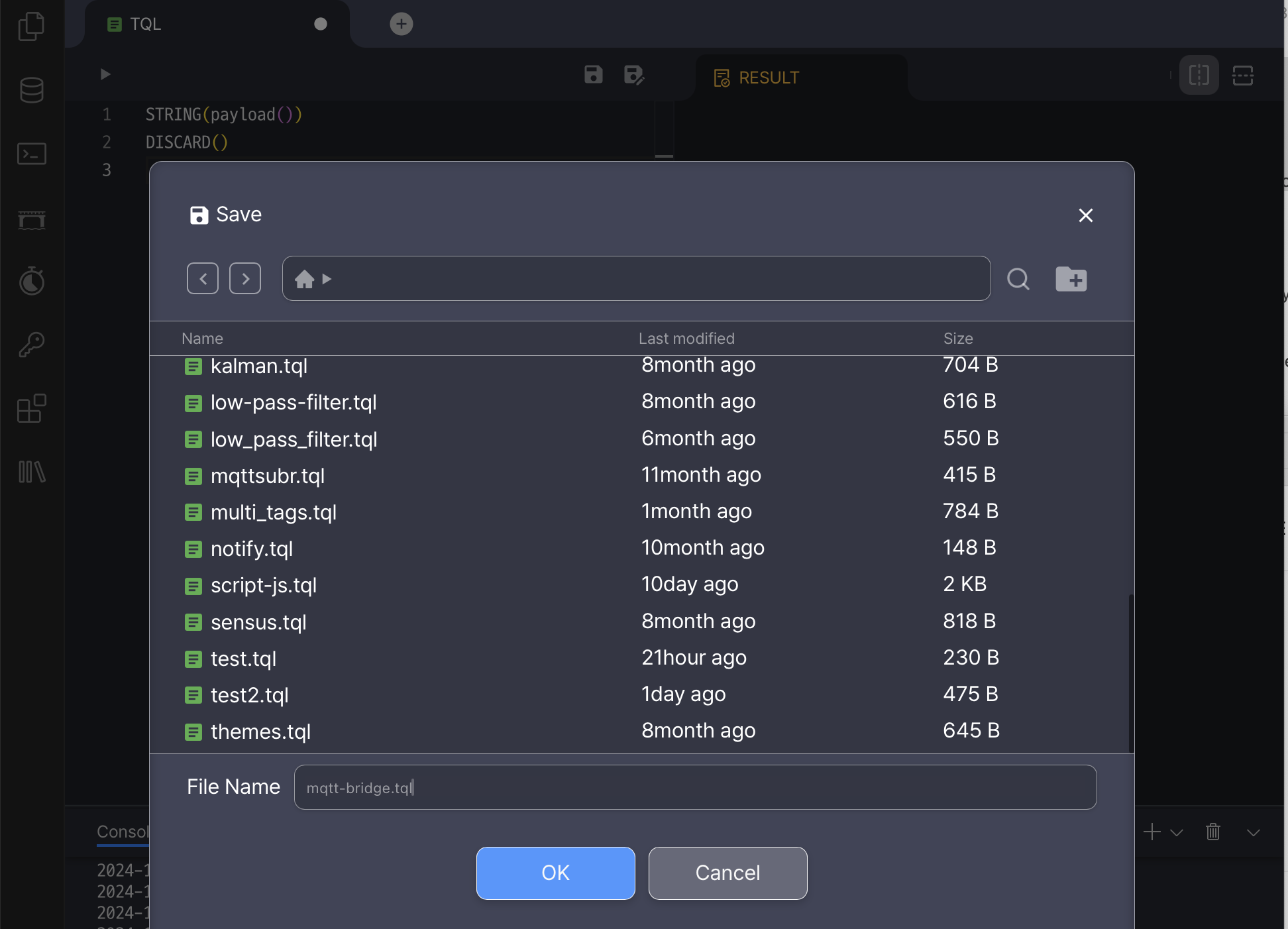

편집기 머리줄의 아이콘을 클릭하고 File name에 mqtt-bridge.tql을 입력한 뒤 Apply를 클릭합니다.

MQTT 브리지 정의

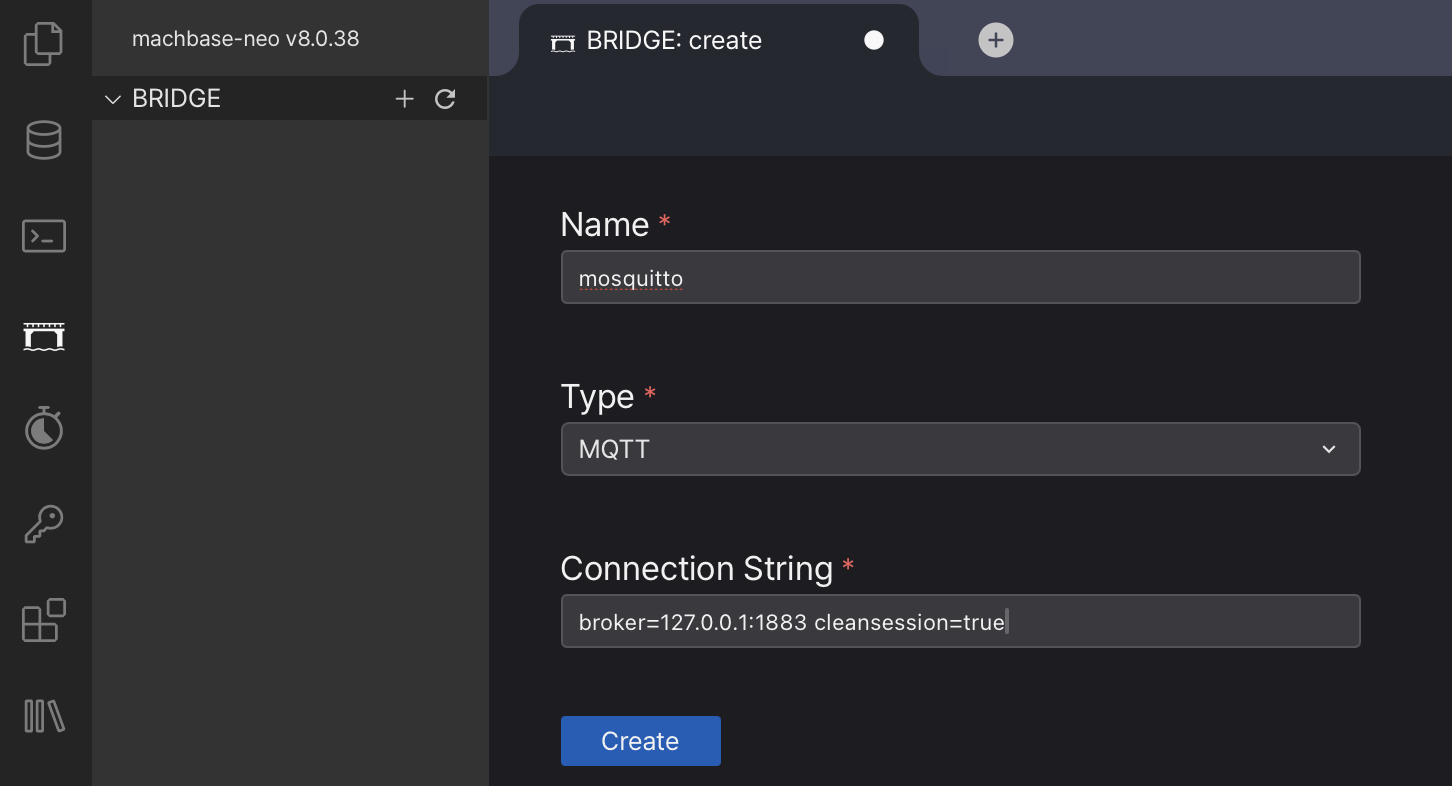

이제 machbase-neo에 MQTT 브리지 mosquitto를 등록합니다. 왼쪽 메뉴의 아이콘을 클릭하고 BRIDGE 머리줄의 아이콘을 클릭한 뒤, 아래 값을 입력하고 Create를 클릭합니다.

• Name: mosquitto
• Type: MQTT
• Connection String: broker=127.0.0.1:1883 cleansession=true

연결 문자열 옵션에 대한 자세한 내용은 문서를 참고하십시오.

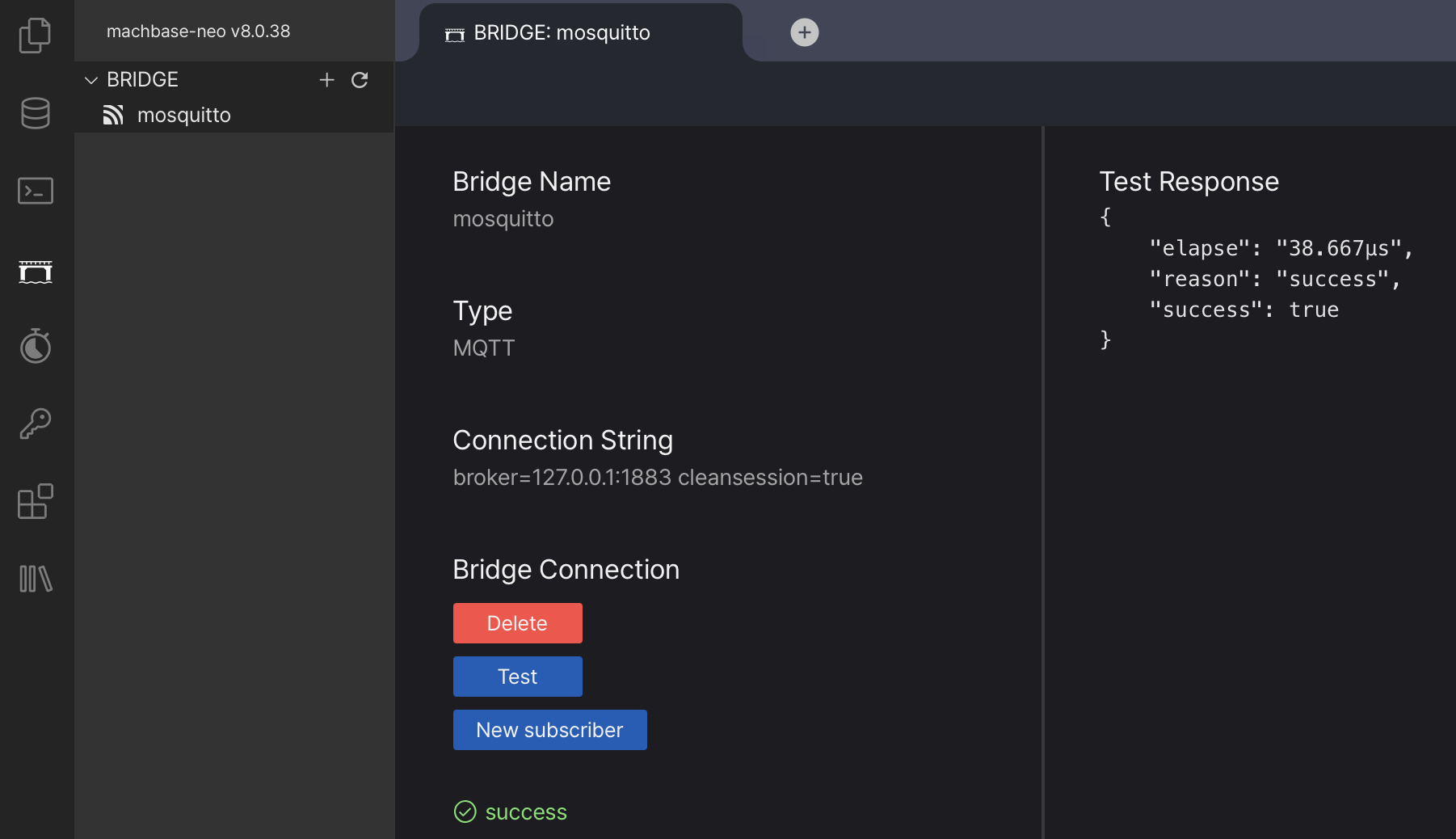

BRIDGE 목록에서 mosquitto를 선택하고 Test를 클릭해 연결을 확인합니다. 오류가 발생한다면 연결 문자열을 수정해 성공할 때까지 다시 시도합니다.

MQTT 브리지에 TQL 연결

브리지를 정의하고 테스트한 뒤에는 mosquitto 브로커의 특정 토픽에 mqtt-bridge.tql을 연결할 수 있습니다.

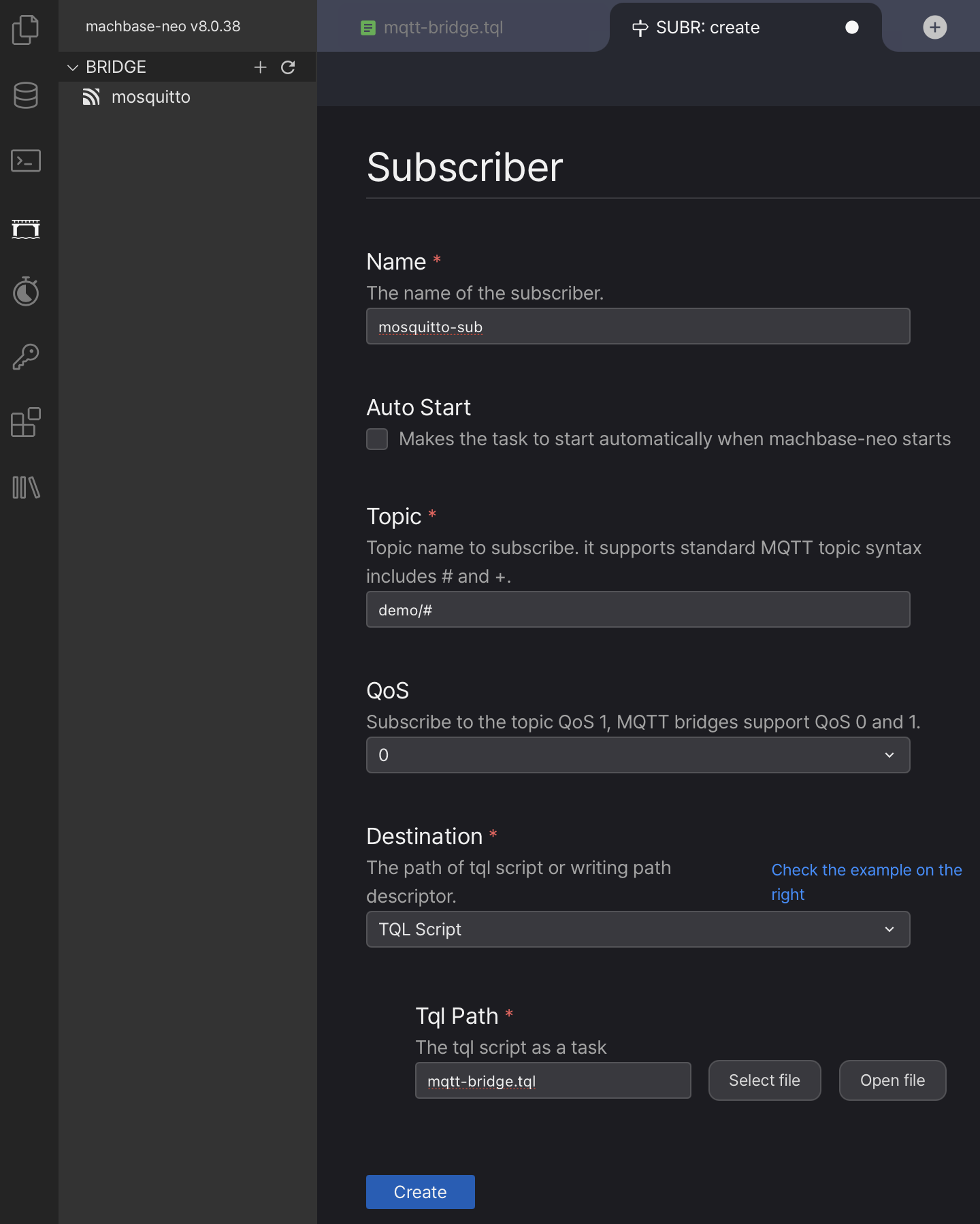

Test 아래의 New subscriber를 클릭하고 다음과 같이 설정한 뒤 Create를 클릭합니다.

• Name: mosquitto-sub
• Topic: demo/#
• Destination: TQL Script를 선택하고 Tql Path에 방금 만든 mqtt-bridge.tql을 입력합니다.

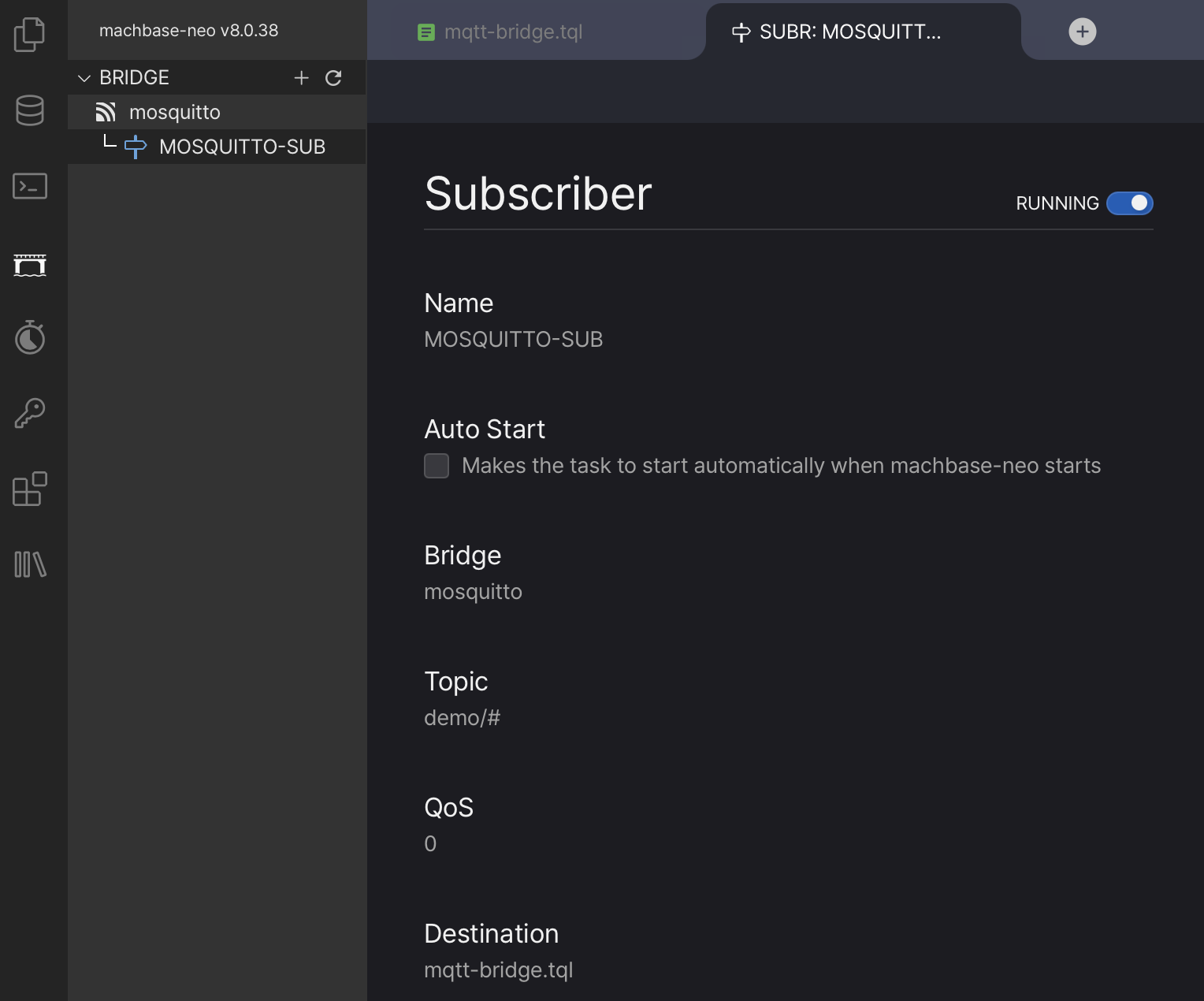

BRIDGE 목록에서 mosquitto 아래에 생긴 구독자를 선택하고, 오른쪽 위 스위치를 켜 상태를 RUNNING으로 바꿉니다.

대상 DB 브리지 정의

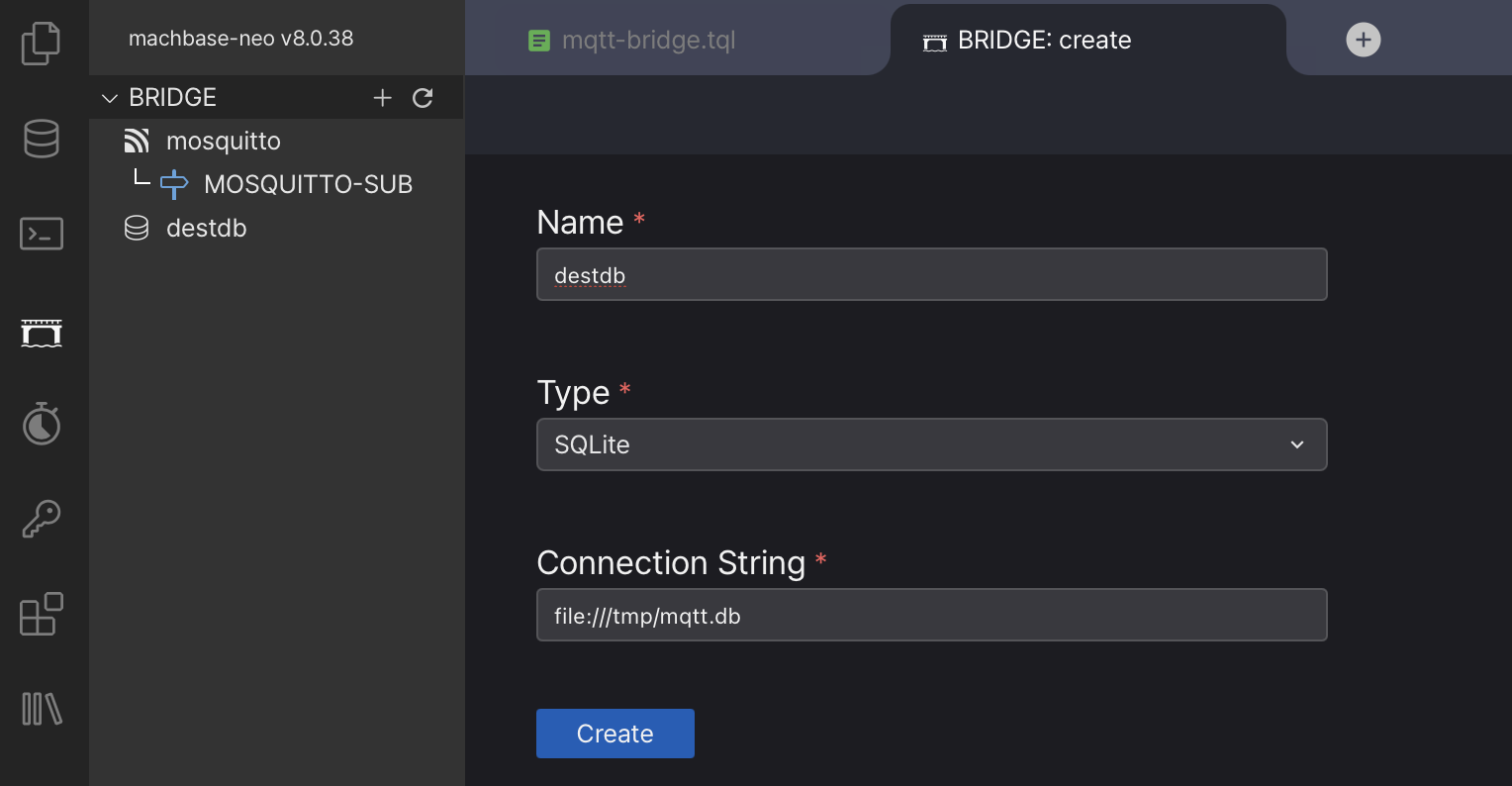

이제 외부 데이터베이스로 연결할 브리지를 추가합니다. 예시에서는 SQLite를 사용하지만, 다른 데이터베이스도 연결 문자열만 다를 뿐 절차는 유사합니다. BRIDGE 머리줄의 아이콘을 클릭하고 아래 값을 입력한 뒤 Create를 클릭합니다.

• Name: destdb
• Type: SQLite
• Connection String file:///tmp/mqtt.db

수신 데이터를 machbase-neo 내부에만 저장하려면 외부 데이터베이스 브리지를 추가할 필요가 없습니다.

TQL

이제 mosquitto 브리지가 demo/# 토픽에서 메시지를 받을 때마다 실행될 TQL 코드를 작성합니다.

• 2~11행: 이 JSON 문자열은 테스트 실행 시 사용됩니다. 실제 메시지가 없어 payload()가 NULL을 반환하면 ?? 연산자가 지정한 JSON 문자열을 대신 사용합니다.
• 13행: SCRIPT({}, {})는 자바스크립트를 실행하는 TQL MAP 함수입니다. 자세한 내용은 문서를 참고하십시오.
• 43행: 이 예제에서는 SCRIPT MAP 함수가 모든 작업을 처리하므로 SINK에서 별도 처리가 필요하지 않습니다. TQL은 반드시 SINK 함수로 끝나야 하므로 DISCARD()를 사용합니다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

STRING( payload() ?? `
    {
    "timestamp": 1732653071807,
        "message": {
            "totalCar": "1",
            "reason": "test",
            "total": "1",
            "resetTime": "2024-01-01T23:00:00Z",
            "scenario": "Scenario 0"
        }
    }
`)
SCRIPT({
    // Initialization code block:
    // This code block executes once for every new message that arrives,
    // before the first record is passing to the main code block.
    err = $.db({bridge:"destdb"}).exec("CREATE TABLE IF NOT EXISTS DATA ("+
        "TS INTEGER,"+
        "TOTAL_CAR INTEGER,"+
        "REASON TEXT,"+
        "TOTAL INTEGER,"+
        "RESET_TIME DATETIME)");
    if (err instanceof Error) {
        console.error("Fail to create table", err.message);
    }
}, {
    // Main code block:
    // This code block executes for every record.
    // In this example, a message contains only one record.
    //
    // parse json
    obj = JSON.parse($.values[0]);
    err = $.db({bridge:"destdb"}).exec("INSERT INTO DATA VALUES(?, ?, ?, ?, ?)",
        obj.timestamp,
        parseInt(obj.message.totalCar),
        obj.message.reason,
        parseInt(obj.message.total),
        obj.message.resetTime);
    if (err instanceof Error) {
        console.error("Fail to insert into table", err.message);
    }
})
DISCARD()

데이터 발행

먼저 테스트용 JSON 파일을 준비합니다.

mqtt-test.json

{
  "timestamp": 1732653071807,
  "message": {
     "totalCar": "3683",
     "reason": "car",
     "total": "3956",
     "resetTime": "2024-11-25T23:00:00Z",
     "scenario": "Scenario 1"
  }
}

이제 demo/sensor_1 토픽으로 메시지를 발행합니다. 페이로드로 방금 만든 파일 내용을 사용합니다.

mosquitto_pub -h 127.0.0.1 -p 1883 \
  -t demo/sensor_1 \
  -f ./mqtt-test.json

브리지 DB 조회

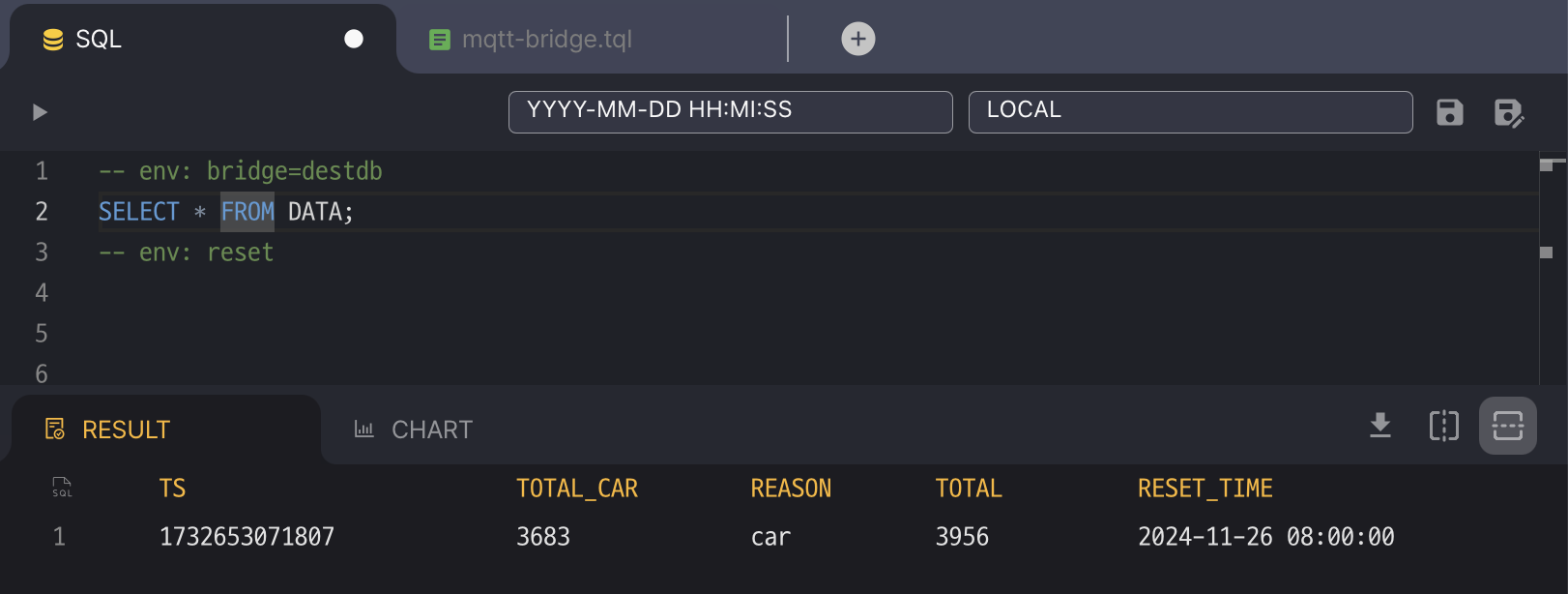

데이터가 대상 데이터베이스에 저장되었는지 확인합니다. machbase-neo의 SQL 에디터에서 -- env: bridge=destdb 주석을 사용하면 브리지 DB에서 직접 쿼리를 실행할 수 있습니다.

-- env: bridge=destdb
SELECT * FROM DATA;
-- env: reset
